Mitä kansainvälisiä standardeja sovelletaan X-renkaisiin? Yksityiskohtainen selitys yhteisulotteisista standardijärjestelmistä

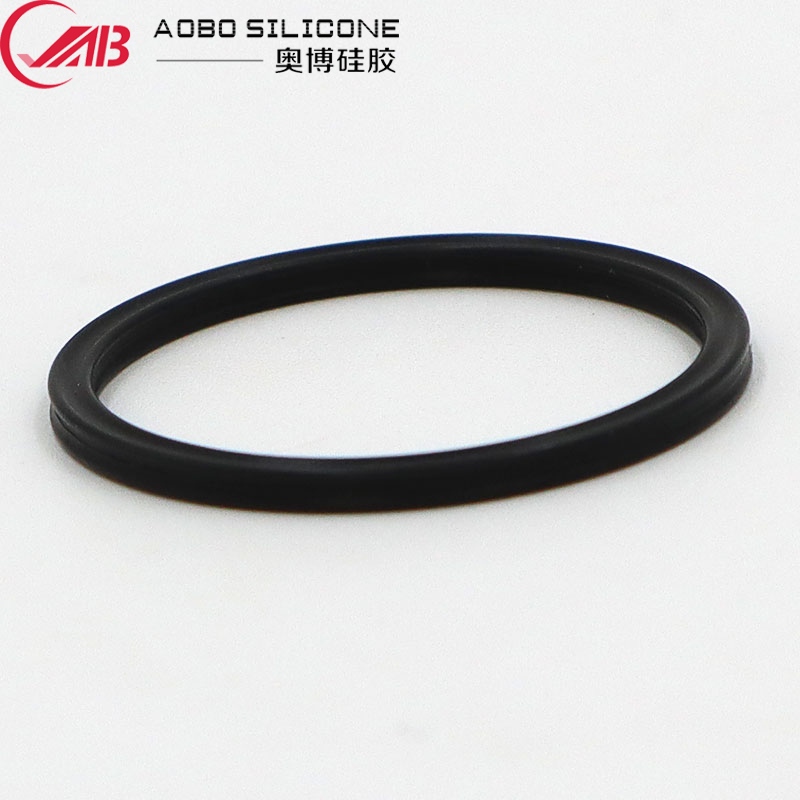

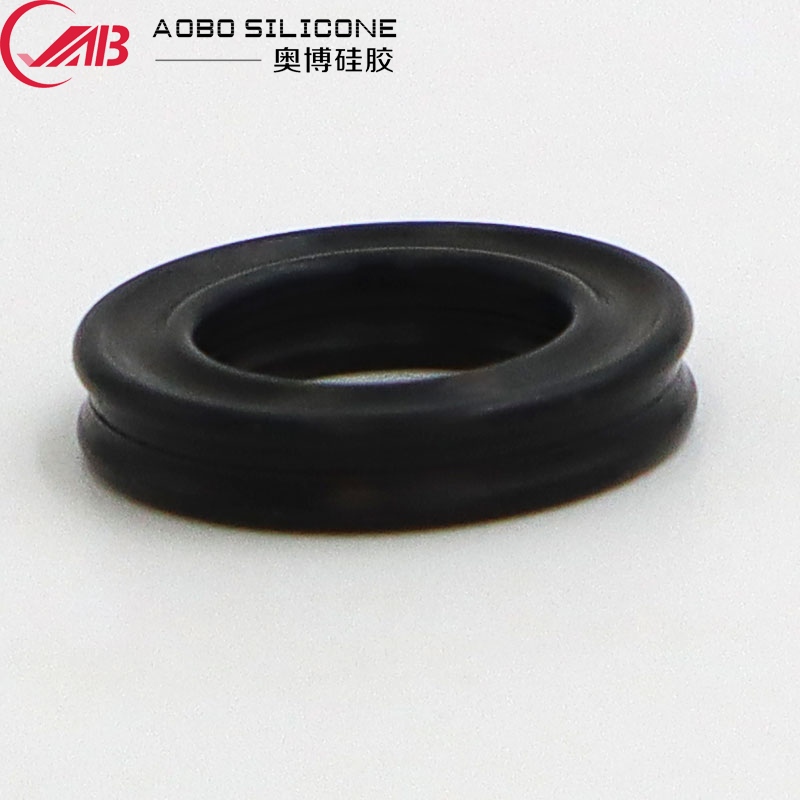

Dynaamisissa tiivistysskenaarioissa, kuten hydraulisissa ja pneumaattisissa järjestelmissä, rakennuskoneissa ja työstökoneissa,X-renkaat(kutsutaan myös nelirenkaiksi) korvaavat vähitellen perinteiset O-renkaat käytännön sovelluksiin niiden nelihuulirakenteen etujen ansiosta: alhainen kitka, vierintävastus ja vakaa tiivistyskyky. Valintaprosessin aikana vastaavan mittastandardijärjestelmän selventäminen on keskeinen edellytys tiivistyksen yhteensopivuuden ja pitkäaikaisen luotettavuuden takaamiseksi.

Tällä hetkellä Kiinassa ei ole itsenäistä kansallista standardia erityisesti X-renkaille. Teollisuudessa on yleinen käytäntö viitata GB/T 3452.1:ssä määriteltyyn mittajärjestelmäänHydraulinesteen teho — O-renkaat — Osa 1: Mittasarjat ja toleranssit, ja tehdä mukautuksia GB/T 10708 -sarjan edestakaisin liikkuvien tiivisteiden rakenteellisten suunnittelutietojen kanssa. Koska X-renkaiden poikkileikkaus on poikkileikkaus, niiden ytimen mitat, mukaan lukien sisähalkaisija ja poikkileikkauksen halkaisija, ovat vaihdettavissa saman spesifikaation O-renkaiden kanssa. Vain sellaisia ​​parametreja kuin puristussuhde ja uran leveys urasuunnittelussa on säädettävä erikseen nelihuulirakenteen ominaisuuksien perusteella.

Maailman laajimmin käytetty järjestelmä on US-standardi AS568A. Useimpien tiivisteiden valmistajien X-renkaiden mitat vastaavat tiukasti tämän standardin O-renkaan mittasarjaa, mikä mahdollistaa tuotteen valinnan suoraan AS568-spesifikaatiokoodien avulla. Lisäksi kansainväliset ISO 3601 -metristandardit ovat omaksuneet myös suuret maailmanlaajuiset valmistajat, joten se soveltuu vientilaitteiden ja eurooppalaisten hydraulijärjestelmien yhteensovittamiseen. Japanilaisten laitteiden tukemiseksi viitataan enimmäkseen JIS B2401 -standardia vastaaviin mittoihin.

X-rengasstandardien välisten järjestelmien erojen selkeä ymmärtäminen voi tehokkaasti välttää valintaerot ja parantaa huomattavasti tiivisteiden eri merkkien vaihdettavuutta. Keskeiset erot eri standardien välillä ovat mittayksiköissä, toleranssiluokissa ja määrittelysarjoissa. Yhdysvaltain standardi käyttää tuumaa perusyksikkönä, kun taas ISO ja Kiinan kansalliset standardit käyttävät metristä millimetriä. Yksikkömuunnos tulee huomioida valinnan aikana, jotta vältetään mittapoikkeaman aiheuttamat tiivistysvauriot. X-rengasstandardien kohtuullinen sovittaminen todellisiin työolosuhteisiin on avain laitteiden ylläpitokustannusten vähentämiseen ja tiivisteen käyttöiän pidentämiseen.

Jos tarvitset täydellisen mittavertailutaulukon asiaankuuluville standardeille, urien suunnitteluparametreille tai räätälöityjä valintaneuvoja hydraulisille edestakaisille olosuhteille, ota meihin yhteyttä saadaksesi ammattimaista teknistä tukea. Tarjoamme räätälöityjä täyden spesifikaation tiivistysratkaisuja tarpeidesi mukaan.
